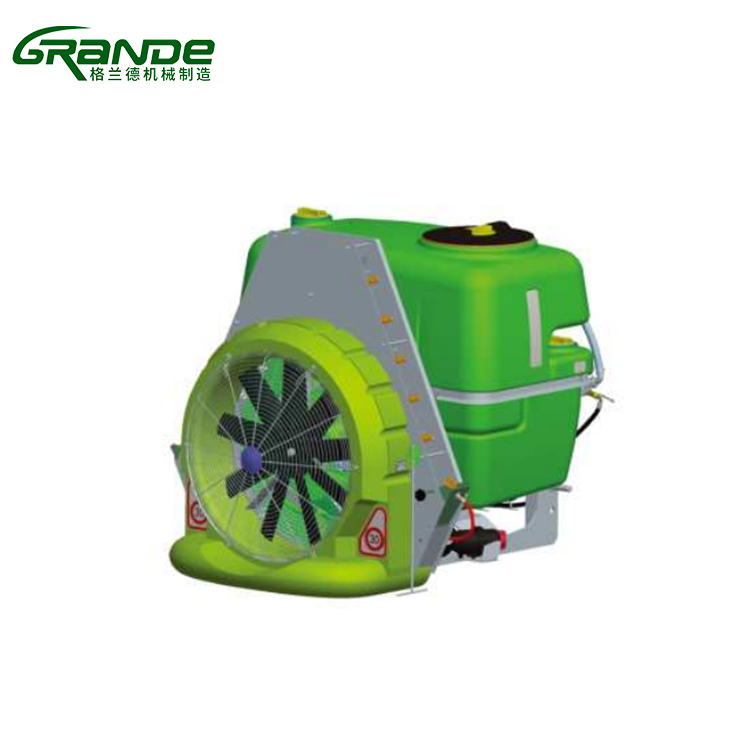

De FXS7/340 combineert vloeistofverneveling met krachtige luchtondersteuning.
Tijdens het werk wordt de veldspuit op de driepuntsophanging aan de achterzijde van de trekker gemonteerd en op de aftakas van de trekker aangesloten. Aftakaskracht drijft het spuitsysteem aan, terwijl de tractor voor beweging door de boomgaard zorgt.
Vanuit de hoofdtank van 300 liter wordt spuitvloeistof naar het sproeisysteem gevoerd. Tien sproeiers verdelen de vloeistof rond de ventilatoruitlaat en vernevelen deze in fijne druppeltjes.
Tegelijkertijd genereert de 700 mm axiale ventilator een grote luchtstroom van maximaal 15.800 m³/h.
De luchtstroom voert de spuitdruppels weg van de machine en in het bladerdak van de fruitbomen. In plaats van dat het grootste deel van de spray op de buitenste bladoppervlakken blijft, helpt luchtbeweging de mist tussen de takken en naar de binnenste bladerdaken te duwen.
Dit werkingsprincipe is vooral nuttig voor appel-, kersen- en soortgelijke fruitbomen, waar het gebladerte tijdens het groeiseizoen dicht kan worden.
De uiteindelijke spuitverdeling is afhankelijk van factoren zoals de rijsnelheid van de tractor, de aanpassing van de doppen, de boomhoogte en de dichtheid van het bladerdak. Vóór het formele spuiten kan de operator de werkomstandigheden aanpassen aan de daadwerkelijke boomgaard.
Hoofdtank voor chemicaliën van 300 liter
De FXS7/340 maakt gebruik van een hoofdtank van 300 liter voor pesticiden of andere gewasbeschermingsmiddelen.
Deze capaciteit geeft de spuit een compactere structuur dan de grotere 600L en 1000L boomgaardspuiten in het GRANDEMAC-assortiment.
Voor middelgrote boomgaarden biedt de 300L-configuratie een balans tussen spuitcapaciteit en wendbaarheid op de tractor.
Omdat de tank samen met het spuitsysteem op de tractor is gemonteerd, moet bij het afstemmen van de uitrusting rekening worden gehouden met het hefvermogen van de tractor en het opgegeven vermogen van ≥35 pk.
Axiale ventilator van 700 mm
De 700 mm-ventilator is het belangrijkste onderdeel van de luchtondersteuning.
Het vermelde luchtvolume bedraagt 15.800 m³/u, wat de luchtstroom levert die nodig is om spuitdruppels door het gebladerte van fruitbomen te transporteren.
Voor het spuiten in boomgaarden is de luchtstroom van een ventilator belangrijk, omdat de dekking van het bladerdak niet alleen afhangt van de vloeistofdruk, maar ook van de vraag of druppels fysiek de binnenste bladeren en takken kunnen bereiken.
De configuratie van 700 mm geeft de FXS7/340 voldoende luchtstroom voor typische middelgrote commerciële boomgaardtoepassingen, terwijl de machine kleiner blijft dan getrokken eenheden met een hogere capaciteit.
Spuitsysteem met 10 spuitmonden
De machine is uitgerust met 10 sproeiers, verdeeld over het luchtstraalspuitgedeelte.
Meerdere sproeiers helpen bij het creëren van een breder spuitpatroon rond de ventilatoruitlaat, waardoor de behandeling op verschillende delen van het bladerdak kan worden gericht.
Operators kunnen de spuitopstelling aanpassen aan de boomhoogte en -dichtheid voordat ze met formeel veldwerk beginnen.
Circuit-wastank van 40 liter
Er is een aparte tank van 40 liter voorzien voor het wassen van het sproeicircuit.
Na toepassing van pesticiden kan schoon water worden gebruikt om restvloeistof uit pijpleidingen en andere delen van het spuitsysteem te spoelen.
Dit is belangrijk bij het voltooien van de dagelijkse werkzaamheden of het voorbereiden van de spuit op een andere behandelingsoplossing.
Regelmatig spoelen helpt ook voorkomen dat opgedroogde chemische resten in het vloeistofcircuit achterblijven.
Handenwastank van 10 liter
De veldspuit is voorzien van een aparte schoonwatertank van 10 liter, zodat de gebruiker de handen kan wassen.
Door het handenwaswater gescheiden te houden van de pesticidetank, ontstaat er een speciale waterbron voor persoonlijke reiniging tijdens werkzaamheden in de boomgaard.
Dit is een praktische functie voor operators die buiten de buurt van vaste watervoorzieningen werken.
Driepuntshefstructuur
De FXS7/340 wordt rechtstreeks op de driepuntsophanging aan de achterzijde van de tractor gemonteerd.
Deze wijkt af van de FQS-serie, die gebruik maakt van een getrokken disselconfiguratie.
De gemonteerde opstelling zorgt voor een kortere totale machinecombinatie en elimineert de extra wielen en het chassis die een getrokken veldspuit nodig heeft.
Voor boomgaarden met krappere bochten en gematigde werkgebieden kan deze compacte structuur het manoeuvreren gemakkelijker maken.
