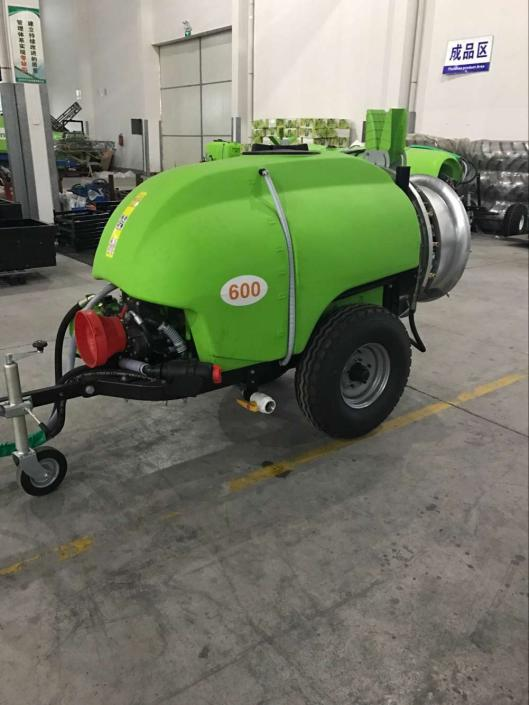

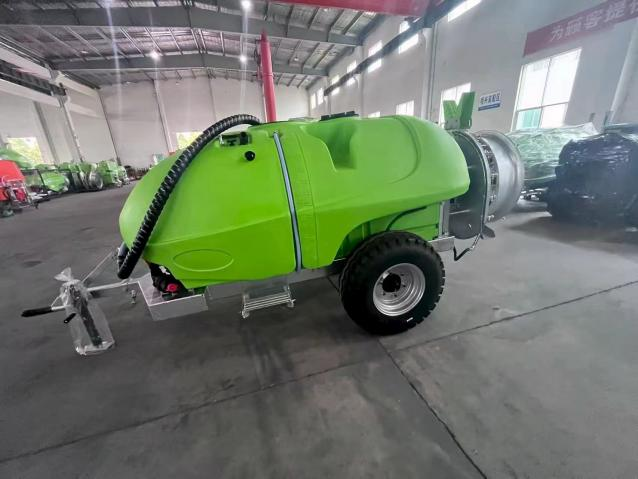

Hinattava PTO Air-Blast hedelmätarhasumutin 600–1000L hedelmätiloille

GRANDEMAC FQS -sarjan hinattava PTO Air-Blast Orchard -ruisku on suunniteltu kasvinsuojeluruiskutukseen omena-, kirsikka-, päärynä- ja muissa hedelmäpuutarhoissa. Siinä yhdistyvät traktorin voimanoton teho, kalvopumppu, aksiaalinen ilmapuhallustuuletin ja useita tippumattomia kartiosuuttimia ruiskutussumun levittämiseksi koko puun katokseen.

Sarjaan kuuluu kolme mallia: FQS6A/600, FQS7/1000A ja FQS8/1000A. Säiliön tilavuudet ovat saatavilla 600 litraa ja 1000 litraa, kun taas puhaltimien halkaisijat vaihtelevat 600 mm - 800 mm. Tämän ansiosta hedelmätarhanhoitajat voivat valita kokoonpanon traktorin hevosvoiman, hedelmätarhan koon, puiden korkeuden ja latvustiheyden mukaan.

Toisin kuin kolmipisteruiskussa, FQS-sarjassa käytetään hinattavaa vetoaisarakennetta. Kemikaalisäiliö, pumppu, tuuletin ja ruiskutusjärjestelmä on tuettu ruiskun rungossa ja vedetty traktorin taakse. Tämä kokoonpano sopii suuremmille nestekapasiteeteille ja pidempiin ruiskutusoperaatioihin kaupallisissa hedelmätarhoissa.

Säädettävällä ruiskutuspaineella, eri tuulettimien tehoilla, 10 tai 12 tippaa estävällä suuttimella ja erillisellä kiertopesujärjestelmällä FQS-sarja on suunniteltu rutiininomaiseen hedelmätarhojen tuholaisten ja tautien hallintaan, jossa ruiskutuspeitto, toimintakyky ja kätevä puhdistus ovat tärkeitä.

Merkki:
GRANDEMAC

Määrä:
Saatavuus:





Tiedustella Lisää koriin

Kuinka Air-Blast-sumutin toimii

FQS-tarharuiskussa nestepaine yhdistyy suureen ilmavirtaan.

Käytön aikana traktorin voimanotto antaa virran ruiskutusjärjestelmään. Kalvopumppu imee ruiskutusnesteen pääkemikaalisäiliöstä ja syöttää sen suutinjärjestelmään paineen alaisena. Kaksipäiset kartiosuuttimet sumuttavat nesteen hienoiksi suihkepisaroiksi.

Samalla aksiaalipuhallin tuottaa voimakkaan ilmavirran ruiskun taakse. Sen sijaan, että luottaisi vain nestepaineeseen kuljettamaan pisaroita puita kohti, ilmavirta kuljettaa ruiskutussumun hedelmäpuiden latvoihin.

Tämä ilmaavusteinen prosessi on erityisen hyödyllinen hedelmätarhoissa, koska hedelmäpuissa on useita kerroksia lehtiä, oksia ja kasvavia versoja. Vain ulkokatoksen puolelle suunnattu suihke ei välttämättä pääse helposti sisälehteen. Ilmapuhallin auttaa siirtämään pisaroita oksien välillä ja eri kuomukerrosten läpi.

Kolmessa FQS-mallissa käytetään erilaisia tuulettimien halkaisijoita ja ilmavirtaustehoja, mikä mahdollistaa ruiskutusjärjestelmän sovittamisen erilaisiin puurakenteisiin.

FQS6A/600 käyttää 600 mm tuuletinta 12 300 m³/h ilmavirralla. FQS7/1000A lisää puhaltimen halkaisijan 700 mm:iin ja ilmavirran 15 800 m³/h. Suurempi FQS8/1000A käyttää 800 mm tuuletinta 25 400 m³/h ilmavirralla.

Ruiskutuksen jälkeen erillinen piirinpesusäiliö voi tarjota puhdasta vettä jäännöskemikaaliliuoksen huuhtelemiseksi pumpusta, putkistoista ja suuttimista ennen koneen varastointia tai valmistelua seuraavaa käyttökertaa varten.

Pääkomponentit

Pääkemiallinen säiliö

Kemikaalisäiliössä säilytetään hedelmätarhakäytössä käytetty torjunta-aine tai muu ruiskutusliuos.

FQS6A/600 on varustettu 600 litran pääsäiliöllä, kun taas FQS7/1000A ja FQS8/1000A käyttävät 1000 litran säiliöitä.

Pienempi säiliö pienentää koneen kokonaiskokoa ja sopii paremmin pienempiin traktoreihin ja hedelmätarhalohkoihin. 1000 litran säiliö tarjoaa pidemmän toiminnan täyttöjen välillä suuremmissa kaupallisissa hedelmätarhoissa.

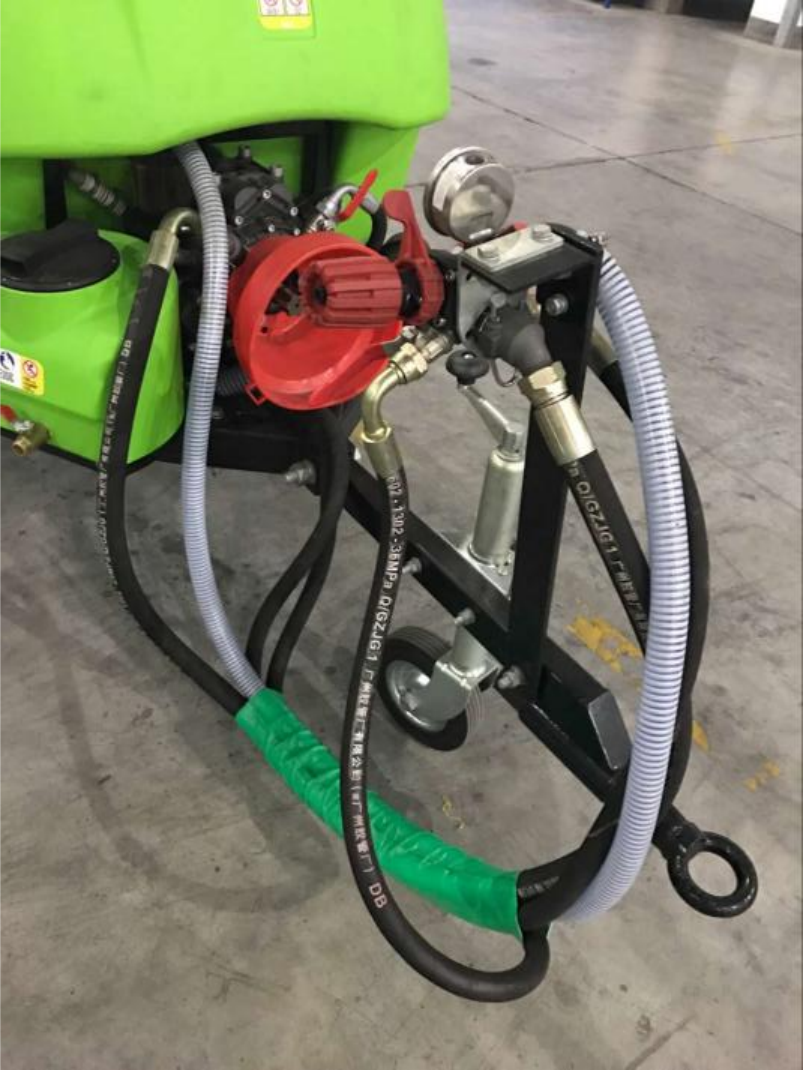

Kalvopumppu

Jokainen FQS-malli käyttää kalvopumppua, joka valitaan koneen kapasiteetin mukaan.

FQS6A/600: GMB81, 78 l/min
FQS7/1000A: GMB130, 125 l/min
FQS8/1000A: GMB150, 140 l/min

Kaikkien kolmen pumpun ilmoitettu käyttöpaine on 40 bar.

Pumppu tarjoaa jatkuvan nesteen syötön säiliöstä ruiskutusjärjestelmään. Pumppukapasiteetin lisääminen kaikissa kolmessa mallissa vastaa suurempia säiliö-, tuuletin- ja suutinkokoonpanoja.

Axial Air-Blast tuuletin

Aksiaalipuhallin tuottaa ilmavirran, joka tarvitaan ruiskupisaroiden kuljettamiseen hedelmäpuiden latvoihin.

Saatavilla on kolme tuuletinkokoonpanoa:

600 mm / 12 300 m³/h
700 mm / 15 800 m³/h
800 mm / 25 400 m³/h

Tarvittava ilmavirta riippuu puun koosta ja latvustiheydestä. Pienemmät hedelmäpuut eivät välttämättä vaadi suurinta tuuletinta, kun taas korkeammat ja kehittyneemmät katokset voivat hyötyä suuremmasta ilmavirtauksesta.

Kaksipäiset kartiosuuttimet

Ruiskutusjärjestelmässä käytetään kaksipäisiä tippumattomia kartiosuuttimia.

Saatavilla olevat pyöritettävät aukkokoot ovat 1,2 mm ja 1,5 mm.

FQS6A/600 ja FQS7/1000A on varustettu 10 suuttimella, kun taas FQS8/1000A käyttää 12 suutinta.

Kartiomainen ruiskutuskuvio auttaa sumuttamaan nestettä hedelmätarhan ruiskutusta varten, kun taas tippumaton rakenne on tarkoitettu vähentämään jäännösnesteen tippumista ruiskutuksen päättyessä.

Piirinpesusäiliö

Mukana tulee erillinen pesusäiliö ruiskutuspiirin huuhteluun käytön jälkeen.

Puhdasta vettä voidaan kierrättää pumpun, putkistojen ja suuttimien läpi ruiskutusliuoksen jäämien poistamiseksi.

Tästä on hyötyä, kun vaihdat kemikaaleja, suoritat päivän ruiskutöitä tai valmistellaan konetta varastointia varten.

Käsienpesusäiliö

Ruiskussa on myös erillinen käsienpesuvesisäiliö.

Tämä tarjoaa käyttäjille itsenäisen puhtaan veden lähteen ruiskutustyön aikana kemikaalisäiliön veden käytön sijaan.

Ominaisuudet ja edut

Trailed vetoaisan kokoonpano

FQS-sarja vedetään traktorin taakse sen sijaan, että se tuettaisiin täysin kolmipistekiinnikkeellä.

Tämä tekee mallista sopivan sarjassa käytetyille suhteellisen suurille 600L ja 1000L tankeille.

Ruiskun alusta tukee konetta ja nestekuormaa, kun taas traktori tarjoaa vetovoiman ja voimanoton.

PTO-käyttöinen toiminta

Ruiskutusjärjestelmään ei tarvita erillistä moottoria.

Traktorin voimanotto antaa työvoiman, jolloin ruisku voi toimia osana tilan olemassa olevaa traktorilaitteistoa.

FQS6A/600 vaatii vähintään 15 hevosvoiman tehon, kun taas kaksi 1000L mallia vaativat vähintään 35 hv:n traktorit.

Suuri volyymi katos Airflow

Ilmapuhallin tarjoaa ilmavirran 12 300 - 25 400 m³/h mallista riippuen.

Tämä antaa viljelijöille useita ilmavirtaustasoja yhden kiinteän tuulettimen määrittelyn sijaan.

Suuremmille tai tiheämmille hedelmäpuille FQS8/1000A tarjoaa sarjan vahvimman ilmapuhalluskokoonpanon.

Säädettävä ruiskutuspaine

Ruiskutuspainetta voidaan säätää välillä 0 - 4,0 MPa.

Näin käyttäjä voi konfiguroida ruiskutuksen valitun suuttimen, puun latvoksen ja todellisten työskentelyvaatimusten mukaan sen sijaan, että käytettäisiin yhtä kiinteää painetta jokaista käyttökertaa varten.

Vähintään 10 metrin suihkutusalue

Listattu ruiskutusetäisyys on vähintään 10 metriä kaikissa kolmessa mallissa.

Yhdessä suuritehoisen tuulettimen kanssa tämä tarjoaa tyypillisissä hedelmäpuiden ruiskutustoiminnoissa tarvittavan ulottuvuuden.

Tipumaton suutinjärjestelmä

Jäännösnesteen hävikki voi tapahtua, kun tavanomaiset suuttimet jatkavat tippumista ohjausjärjestelmän sammuttamisen jälkeen.

FQS-sarjassa käytetyt kaksipäiset suuttimet ovat tippumattomia, ja niiden tarkoituksena on vähentää tätä tarpeetonta purkausta.

Valittavana 600L tai 1000L tilavuus

FQS-sarja tarjoaa kaksi pääsäiliökokoa yhden standardoidun kapasiteetin sijaan.

600L-konfiguraatio sopii pienempään hedelmätarhaan ja pienemmän hevosvoiman traktoreihin.

1000 litran kokoonpanot mahdollistavat suurempien alueiden ruiskutuksen täyttöpisteiden välillä, mikä tekee niistä sopivampia kaupallisiin hedelmätiloihin ja pidempiin päivittäisiin ruiskutusaikatauluihin.

Integroitu puhdistuskokoonpano

Pääkemikaalisäiliön, piirinpesusäiliön ja käsienpesusäiliön yhdistelmä tekee laitteesta käytännöllisemmän toistuvassa kenttäkäytössä.

Käyttäjä voi puhdistaa nestepiirin ruiskutuksen jälkeen ilman, että se on täysin riippuvainen ulkoisesta vesilähteestä hedelmätarhassa.

Sovellukset

Omenapuutarhat

Omenapuut voivat kasvattaa kasvukauden aikana tiheää lehdistöä ja monimutkaista haarautumista.

Ilmapuhallusjärjestelmä auttaa kuljettamaan ruiskupisarat katoksen läpi sen sijaan, että levitys keskitettäisiin vain ulkoisiin lehtiin.

Erilaiset tuuletinvaihtoehdot antavat viljelijöille mahdollisuuden sovittaa ruiskun nuorempien istutusten tai suurempien kypsien omenapuiden kanssa.

Kirsikkapuutarhat

Kirsikkapuutarhat ovat toinen FQS-sarjan keskeinen sovellus.

Ilma-avusteinen ruiskutus auttaa levittämään hienoja pisaroita oksien ja lehtien välillä rutiininomaisen tuholaisten ja tautien hoidon aikana.

600 litran malli soveltuu pienempiin hedelmätarhoihin, kun taas 1000 litran koneet tarjoavat pidemmät työajat isommille kirsikkatiloille.

Päärynäpuutarhat

Päärynäpuut voivat myös kehittää leveitä ja suhteellisen tiheitä latvoja.

Kartiosuuttimien ja aksiaalisen ilmavirran yhdistelmä tarjoaa mekanisoidun ruiskutusratkaisun kasvinsuojelusovelluksiin kaupallisessa päärynäntuotannossa.

Kaupalliset hedelmätilat

Suuremmissa hedelmänviljelytoiminnoissa säiliön tilavuudesta tulee tärkeä, koska jokainen täyttö keskeyttää ruiskutuksen.

FQS7/1000A ja FQS8/1000A sisältävät 1000 litraa ruiskutusnestettä, mikä vähentää täyttötiheyttä verrattuna 600 litran malliin.

Niiden korkeampi pumpputeho ja puhallinkapasiteetti tekevät niistä soveltuvia myös suurempiin päivittäisiin ruiskutustöihin.

Maatalouden ruiskutusurakoitsijat

Useilla tiloilla työskentelevät urakoitsijat voivat kohdata erilaisia hedelmätarhojen kokoja, puiden korkeuksia ja traktorikokoonpanoja.

Kolmen mallin FQS-sarja tarjoaa erilaisia kapasiteettia tämäntyyppiseen monipuoliseen työhön.

Hinattava rakenne soveltuu myös liikkumiseen hedelmätarhalohkojen välillä ja toistuviin kaupallisiin ruiskutustöihin.

Käyttö ja huolto

Kiinnitä ennen käyttöä ruiskun vetoaisa kunnolla traktoriin ja tarkista nivelakselin liitäntä.

Tarkasta pumppu, putkistot ja suuttimet vuotojen varalta ennen kuin täytät pääsäiliön ruiskutusliuoksella.

Säädä ruiskutuksen aikana käyttöpainetta ja traktorin liikettä hedelmätarhan olosuhteiden mukaan. FQS-sarjan suurin ilmoitettu ajonopeus on 30 km/h, mutta todellinen ruiskutusnopeus tulee valita vaadittujen levitysolosuhteiden mukaan maantiekuljetusnopeuden sijaan.

Pumppua ei saa käyttää ilman nestettä.

Kun ruiskutus on suoritettu, huuhtele pumpusta, putkistoista ja suuttimista jäännöskemikaaliliuos puhtaalla vedellä piirin pesujärjestelmästä.

Suuttimien aukot tulee tarkastaa säännöllisesti, jotta voidaan varmistaa, että suihkutus pysyy esteettömänä. Pumpun ja voimanoton komponentit tulee myös tarkastaa osana normaalia laitteiston huoltoa.

Käyttäjien tulee käyttää asianmukaista suojavaatetusta ja noudattaa käytettävien maatalouskemikaalien käsittelyvaatimuksia.

Mallin vertailu

Erittely	FQS6A/600	FQS7/1000A	FQS8/1000A
Pääsäiliö	600L	1000L	1000L
Tarvittava traktori	≥15 hv	≥35 hv	≥35 hv
Pumppu	GMB81	GMB130	GMB150
Pumpun kapasiteetti	78 l/min	125 l/min	140 l/min
Työpaine	40 bar	40 bar	40 bar
Tuulettimen halkaisija	600mm	700mm	800mm
Ilman määrä	12 300 m³/h	15 800 m³/h	25 400 m³/h
Suuttimet	10	10	12
Ruiskutusalue	≥10m	≥10m	≥10m

FQS6A/600

FQS6A/600 on sarjan kompakti malli.

Sen 600 litran säiliö, 600 mm tuuletin ja vähintään 15 hv:n traktoritarve tekevät siitä sopivan pienemmille hedelmätarhoille ja käyttäjille, jotka käyttävät kompakteja traktoreita.

FQS7/1000A

FQS7/1000A nostaa säiliön tilavuuden 1000 litraan ja käyttää 700 mm tuuletinta.

Ilmavirran 15 800 m³/h ja 125 l/min pumpun ansiosta se tarjoaa tasapainoisen kokoonpanon keskisuurille ja suurille kaupallisille hedelmätarhoille.

FQS8/1000A

FQS8/1000A on suurin ilmavirtausmalli.

Siinä yhdistyvät 1000 litran säiliö, GMB150-pumppu, 12 suutinta ja 800 mm tuuletin, joka tuottaa 25 400 m³/h ilmavirran.

Tämä kokoonpano sopii erityisen hyvin, kun puut ovat korkeampia, katokset ovat tiheämpiä tai kun tarvitaan voimakkaampaa ilmanvaihtoa.

Kuinka valita oikea malli

Puutarhanruiskun valinta tulee aloittaa tilalla jo saatavilla olevasta traktorista.

15 hv:n traktoreille FQS6A/600 tarjoaa sopivan käynnistyskokoonpanon. Vähintään 35 hv:n traktoreita käyttävät maatilat voivat harkita suurempia 1000 litran malleja.

Seuraava tekijä on hedelmätarhan koko.

600 litran säiliö voi olla riittävä paikka, jossa hedelmätarhalohkot ovat suhteellisen pieniä tai veden ja kemikaalien sekoituspiste on lähellä. Suuremmat maatilat voivat vähentää täyttökatkoksia valitsemalla 1000 litran mallin.

Myös puun latvus on tärkeä.

FQS7/1000A tarjoaa 15 800 m³/h ilmavirran 700 mm tuulettimestaan, kun taas FQS8/1000A nostaa ilmavirran 25 400 m³/h 800 mm tuulettimella. Korkeammille tai tiheämmille puille korkeampi ilmavirtaus mahdollistaa suuremman ilmavirran katoksen läpi.

Myös päivittäinen työmäärä kannattaa ottaa huomioon. Maatalousurakoitsijat tai kaupalliset maatilat, jotka ruiskuttavat suuria hedelmätarhoja, hyötyvät yleensä enemmän suuremman kapasiteetin malleista.

UKK

Onko FQS-sarja asennettu traktoriin?

Ei. FQS-sarjassa käytetään hinattavaa vetoaisakokoonpanoa. Traktori vetää ruiskua ja syöttää tehoa nivelakselin kautta.

Mitä säiliökokoja on saatavilla?

Sarja sisältää 600L ja 1000L pääkemikaalisäiliöt.

Millainen traktori tarvitaan?

FQS6A/600 vaatii vähintään 15 hv. FQS7/1000A ja FQS8/1000A vaativat vähintään 35 hv.

Missä mallissa on voimakkain ilmavirta?

FQS8/1000A. Sen 800 mm tuuletin tarjoaa listatun ilmavirran 25 400 m³/h.

Kuinka monta suutinta on asennettu?

FQS6A/600 ja FQS7/1000A käyttävät 10 suutinta. FQS8/1000A käyttää 12:ta.

Mitä suuttimien kokoja on saatavilla?

Kaksipäisissä kartiosuuttimissa on 1,2 mm ja 1,5 mm kääntyvät suuttimet.

Mikä on ruiskutuspainealue?

Ruiskutuspainetta voidaan säätää välillä 0 - 4,0 MPa.

Mikä on suihkutusalue?

Kaikissa kolmessa mallissa ilmoitettu suihkutusetäisyys on vähintään 10 metriä.

Voidaanko ruiskua käyttää kaupallisiin hedelmätarhoihin?

Kyllä. 600L ja 1000L mallivalikoima mahdollistaa laitteiden palvelemisen pienempiä hedelmätarhoja sekä keskisuuria ja suuria kaupallisia hedelmätiloja.
