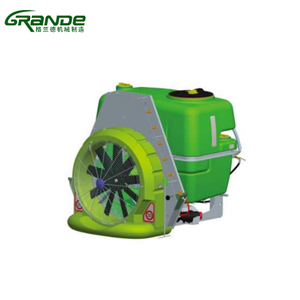

Тракторний пневматичний обприскувач для саду | Обприскувач для яблуневих і вишневих садів на 300 л

Причіпний садовий обприскувач з пневматичним струменем 600–1000 л для фруктових ферм

Причіпний обприскувач для саду GRANDEMAC серії FQS призначений для захисту рослин у садах яблунь, вишень, груш та інших плодових дерев. Він поєднує в собі потужність від вала відбору потужності трактора, мембранний насос, осьовий повітряний вентилятор і численні конусні форсунки без крапель, які забезпечують розпилення туману по всій кроні дерев.

Серія включає три моделі: FQS6A/600, FQS7/1000A та FQS8/1000A. Ємність резервуарів доступна в 600 л і 1000 л, а діаметри вентиляторів варіюються від 600 мм до 800 мм. Це дозволяє операторам садів вибирати конфігурацію відповідно до потужності трактора, розміру саду, висоти дерева та щільності крони.

На відміну від триточкового навісного обприскувача, у серії FQS використовується причіпна конструкція дишла. Хімічний бак, насос, вентилятор і система обприскування підтримуються шасі обприскувача та тягнуться позаду трактора. Ця конфігурація підходить для більших обсягів рідини та тривалих операцій обприскування в комерційних фруктових садах.

З регульованим тиском розпилення, різною потужністю вентилятора, 10 або 12 форсунками без крапель і окремою системою промивання контуру, серія FQS створена для рутинної боротьби зі шкідниками та хворобами фруктових садів, де важливі охоплення обприскування, продуктивність і зручне очищення.

Бренд:
ГРАНДЕМАК

Кількість:
Наявність:





Запитуйте Додати в кошик

Як працює повітряно-струйний розпилювач

Обприскувач для саду FQS поєднує тиск рідини з потужним потоком повітря.

Під час роботи ВОМ трактора забезпечує живлення системи обприскування. Мембранний насос забирає рідину для розпилення з головного хімічного резервуару та подає її під тиском до системи форсунок. Конусні форсунки з подвійною головкою розпилюють рідину на дрібні краплі.

Одночасно осьовий вентилятор створює потужний повітряний потік за розпилювачем. Замість того, щоб покладатися лише на тиск рідини для перенесення крапель до дерев, повітряний потік транспортує розбризкуваний туман у крону фруктових дерев.

Цей процес із застосуванням повітря особливо корисний у фруктових садах, оскільки фруктові дерева мають кілька шарів листя, гілок і зростаючих пагонів. Спрей, спрямований лише на зовнішню частину листя, може не легко досягти внутрішнього листя. Повітряний вентилятор допомагає переміщувати краплі між гілками та крізь різні шари крони.

У трьох моделях FQS використовуються різні діаметри вентиляторів і потужність повітряного потоку, що дозволяє адаптувати систему розпилення до різних деревних структур.

FQS6A/600 використовує 600-міліметровий вентилятор з потоком повітря 12 300 м⊃3/год. FQS7/1000A збільшує діаметр вентилятора до 700 мм і потік повітря до 15 800 м⊃3;/год. Більший FQS8/1000A використовує 800-міліметровий вентилятор з потоком повітря 25 400 м⊃3/год.

Після розпилення окремий бак для промивання контуру може забезпечити чисту воду для промивання залишків хімічного розчину з насоса, трубопроводів і форсунок перед тим, як машину зберігати або готувати до наступного застосування.

Основні компоненти

Головний хімічний резервуар

Хімічний резервуар зберігає пестицид або інший розчин для обприскування, який використовується під час роботи в саду.

FQS6A/600 оснащений основним резервуаром 600 л, тоді як FQS7/1000A та FQS8/1000A використовують баки 1000 л.

Менший бак зменшує загальний розмір машини і більше підходить для невеликих тракторів і садових блоків. Резервуар об’ємом 1000 л забезпечує більш тривалу роботу між заправками для великих комерційних садів.

Мембранний насос

Кожна модель FQS використовує мембранний насос, вибраний відповідно до потужності машини.

FQS6A/600: GMB81, 78 л/хв
FQS7/1000A: GMB130, 125 л/хв
FQS8/1000A: GMB150, 140 л/хв

Усі три насоси мають зазначений робочий тиск 40 бар.

Насос забезпечує безперервну подачу рідини з бака в систему обприскування. Збільшення потужності насоса в трьох моделях відповідає більшій конфігурації бака, вентилятора та форсунки.

Осьовий вентилятор

Осьовий вентилятор створює потік повітря, необхідний для перенесення крапель спрею в крони фруктових дерев.

Доступні три конфігурації вентиляторів:

600 мм / 12300 м⊃3;/год
700 мм / 15 800 м⊃3;/год
800 мм / 25 400 м⊃3;/год

Необхідний потік повітря залежить від розміру дерева та щільності крони. Меншим фруктовим деревам може не знадобитися найбільший вентилятор, тоді як високі та розвинені крони можуть отримати переваги від конфігурації повітряного потоку з більшим об’ємом.

Двоголові конусні насадки

Система розпилення використовує подвійні некрапельні конусні форсунки.

Доступні розміри обертових отворів 1,2 мм і 1,5 мм.

FQS6A/600 і FQS7/1000A оснащені 10 насадками, а FQS8/1000A використовує 12 насадок.

Конусоподібний розпилювач допомагає розпилювати рідину для обприскування фруктового саду, тоді як конструкція без крапель призначена для зменшення залишків рідини, що капає після припинення обприскування.

Бак для миття контуру

Окремий промивний бак включений для промивання контуру розпилення після роботи.

Чиста вода може циркулювати через насос, трубопроводи та форсунки для видалення залишків розчину для розпилення.

Це корисно під час заміни хімікатів, завершення щоденних робіт з обприскування або підготовки машини до зберігання.

Бак для миття рук

Розпилювач також містить окремий резервуар для води для миття рук.

Це забезпечує операторів незалежним джерелом чистої води під час польових робіт з обприскування замість використання води з хімічного резервуару.

Особливості та переваги

Конфігурація причіпного дишла

Серія FQS тягнеться позаду трактора, а не повністю підтримується триточковою зчіпкою.

Це робить дизайн придатним для відносно великих резервуарів 600 і 1000 л, які використовуються в серії.

Шасі обприскувача підтримує машину та навантаження рідини, тоді як трактор забезпечує буксирування та потужність ВВП.

Робота від ВВП

Для системи розпилення не потрібен окремий двигун.

Коробка відбору потужності трактора забезпечує робочу потужність, дозволяючи обприскувачу працювати як частина існуючої системи тракторного обладнання ферми.

FQS6A/600 потребує принаймні 15 к. с., тоді як для двох моделей 1000L потрібні трактори принаймні 35 к. с.

Потужний потік повітря в куполі

Повітряний вентилятор забезпечує потік повітря від 12300 до 25400 м⊃3;/год залежно від моделі.

Це дає виробникам кілька рівнів повітряного потоку замість однієї фіксованої специфікації вентилятора.

Для великих або щільних фруктових дерев FQS8/1000A забезпечує найпотужнішу конфігурацію повітряного удару в серії.

Регульований тиск розпилення

Тиск розпилення можна регулювати від 0 до 4,0 МПа.

Це дозволяє оператору налаштувати розпилення відповідно до вибраної форсунки, крони дерев і фактичних робочих вимог замість використання одного фіксованого тиску для кожного застосування.

Мінімальний діапазон розпилення 10 метрів

Зазначена дальність розпилення становить не менше 10 метрів для всіх трьох моделей.

У поєднанні з потужним вентилятором це забезпечує радіус дії, необхідний для типових операцій обприскування фруктових дерев.

Система форсунок без крапель

Втрата залишкової рідини може виникнути, коли звичайні форсунки продовжують капати після вимкнення системи керування.

Форсунки з подвійною головкою, які використовуються в серії FQS, мають конструкцію без крапель, призначену для зменшення цього непотрібного розряду.

Ємність на вибір 600 л або 1000 л

Серія FQS забезпечує два основних розміри резервуарів, а не одну стандартну ємність.

Конфігурація 600L підходить для невеликих фруктових садів і тракторів з меншою потужністю.

Конфігурації 1000 л дозволяють обприскувати більші площі між зупинками для заправки, що робить їх більш придатними для комерційних фруктових ферм і більш тривалих щоденних графіків обприскування.

Інтегрована конфігурація очищення

Комбінація основного хімічного резервуару, резервуара для промивання контуру та резервуара для миття рук робить обладнання більш практичним для багаторазового використання в полі.

Оператор може очистити контур рідини після обприскування, повністю не залежачи від зовнішнього джерела води у саду.

Додатки

Яблуневі сади

У яблунь протягом вегетаційного періоду може розвинутися густе листя і складне гілля.

Система повітряного обдуву допомагає транспортувати краплі спрею крізь крону, а не зосереджувати нанесення лише на зовнішніх листках.

Різні варіанти вентиляторів дозволяють виробникам підбирати обприскувач для молодих плантацій або більших дорослих яблунь.

Вишневі сади

Вишневі сади – ще одне ключове застосування серії FQS.

Обприскування повітрям допомагає розподілити дрібні краплі між гілками та листям під час звичайної обробки від шкідників і хвороб.

Модель 600L може обслуговувати невеликі садові операції, тоді як машини 1000L забезпечують більш тривалий період роботи для великих вишневих ферм.

Грушеві сади

Груші також можуть розвивати широкі та відносно щільні крони.

Поєднання конічних форсунок і осьового повітряного потоку забезпечує механізоване розпилення для захисту рослин у промисловому вирощуванні груш.

Комерційні фруктові ферми

Для великих операцій з вирощування фруктів ємність резервуара стає важливою, оскільки кожне доповнення перериває обприскування.

FQS7/1000A та FQS8/1000A містять 1000 л рідини для розпилення, що зменшує частоту заправки порівняно з моделлю 600 л.

Їх більша продуктивність насоса та потужність вентилятора також роблять їх придатними для більших щоденних навантажень обприскування.

Підрядники з обприскування сільськогосподарської продукції

Підрядники, які працюють на кількох фермах, можуть зіткнутися з різними розмірами садів, висотою дерев і конфігураціями тракторів.

Лінійка FQS із трьох моделей забезпечує різну потужність для цього типу різноманітної роботи.

Причіпна конструкція також підходить для пересування між садовими блоками та повторних комерційних операцій обприскування.

Експлуатація та технічне обслуговування

Перед початком роботи надійно приєднайте дишло обприскувача до трактора та перевірте з’єднання карданного вала.

Огляньте насос, трубопроводи та форсунки на наявність витоків перед заповненням основного резервуару розчином для розпилення.

Під час обприскування регулюйте робочий тиск і рух трактора відповідно до умов саду. Максимальна зазначена швидкість руху для серії FQS становить 30 км/год, але фактичну швидкість розпилення слід вибирати відповідно до необхідних умов застосування, а не швидкості транспортування по дорозі.

Насос не повинен працювати без рідини.

Після завершення розпилення використовуйте чисту воду з системи промивання контуру, щоб змити залишки хімічного розчину з насоса, трубопроводів і форсунок.

Слід регулярно перевіряти отвори форсунок, щоб забезпечити безперешкодний вихід спрею. Компоненти насоса та ВВП також слід перевіряти в рамках звичайного технічного обслуговування обладнання.

Оператори повинні використовувати відповідний захисний одяг і дотримуватися вимог поводження з сільськогосподарськими хімікатами, що застосовуються.

Порівняння моделей

Специфікація	FQS6A/600	FQS7/1000A	FQS8/1000A
Основний бак	600L	1000L	1000L
Потрібен Трактор	≥15 HP	≥35 HP	≥35 HP
Насос	GMB81	GMB130	GMB150
Потужність насоса	78 л/хв	125 л/хв	140 л/хв
Робочий тиск	40 бар	40 бар	40 бар
Діаметр вентилятора	600 мм	700 мм	800 мм
Об'єм повітря	12300 м⊃3;/год	15 800 м⊃3;/год	25 400 м⊃3;/год
Насадки	10	10	12
Асортимент спреїв	≥10м	≥10м	≥10м

FQS6A/600

FQS6A/600 — це компактна модель серії.

Його 600-літровий бак, 600-міліметровий вентилятор і мінімальна потужність трактора 15 к. с. роблять його придатним для невеликих фруктових садів і користувачів, які працюють з компактними тракторами.

FQS7/1000A

FQS7/1000A збільшує місткість резервуара до 1000 л і використовує 700-мм вентилятор.

Завдяки потоку повітря 15 800 м⊃3;/год і насосу 125 л/хв він забезпечує збалансовану конфігурацію для середніх і великих комерційних садів.

FQS8/1000A

FQS8/1000A є моделлю з найбільшим потоком повітря.

Він поєднує в собі резервуар об’ємом 1000 л, насос GMB150, 12 форсунок і 800-міліметровий вентилятор, що забезпечує потік повітря 25 400 м⊃3/год.

Ця конфігурація особливо підходить, коли дерева вищі, крони щільніші або потрібна сильніша підтримка повітря.

Як вибрати правильну модель

Вибір садового обприскувача слід починати з уже наявного в господарстві трактора.

Для тракторів від 15 к.с. FQS6A/600 забезпечує відповідну стартову конфігурацію. Ферми, які використовують трактори принаймні 35 к. с., можуть розглянути більші моделі 1000 л.

Наступним фактором є розмір фруктового саду.

Резервуар об’ємом 600 л може бути достатнім, якщо садові блоки відносно невеликі або неподалік знаходиться точка змішування води та хімікатів. Великі ферми можуть зменшити перерви в заправці, вибравши модель 1000 л.

Велике значення має і крона дерев.

FQS7/1000A забезпечує потік повітря 15 800 м⊃3;/год від 700-міліметрового вентилятора, а FQS8/1000A збільшує потік повітря до 25 400 м⊃3;/год за допомогою 800-мм вентилятора. Для вищих або щільніших дерев конфігурація з вищим потоком повітря забезпечує більший рух повітря через крону.

Також слід враховувати щоденне навантаження. Сільськогосподарські підрядники або комерційні ферми, які обприскують великі площі фруктових садів, зазвичай отримують більше переваг від моделей більшої потужності.
